| 標準型油煙凈化器 |
| 應用領域HY-A |
| 賓館、飯店等餐飲業油煙凈化；學校、醫院、工礦企事業單位食堂油煙凈化；食品加工廠油煙污染治理。 |

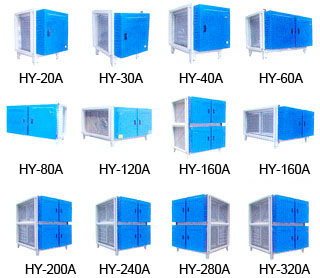

| HY-A標準型系列 |
 |
| HY-20A |
|
 |
|
| 工作原理HY-A |
| HY系列油煙凈化器為二級式靜電吸附型，用來去除細微粒徑的碳?xì)浠衔锖推渌諝庵械碾s粒。它的二級式是指電離段與收集段，每個電離段由一系列鎢鋼線組成，安裝在一系列接地板中間，并通過高壓直流電。大氣中的微粒在通過電離器的強力靜電場時，被電離并帶有正或負電荷。每個收集段由很多數量的平行板組成，通以高壓直流電 （極性與電離器一致，但電壓減半）以形成電場，帶電微粒被接地板吸引的同時也受到帶電板的驅趕。因此，當氣流中含有帶電微粒時，可以被高效去除。 |
|
|

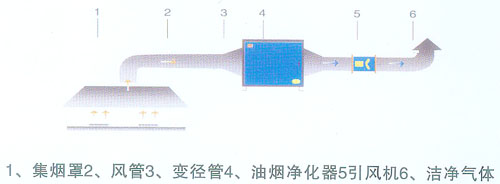

| 安裝圖示HY-A |
 |
運行指示燈
正常工作：綠燈亮
清洗提示：綠燈亮，紅燈亮
自動保護：紅燈亮 |
|
| 技術特點HY-A |
1、高效：高效捕集不同粒徑的煙塵粒子，凈化效率高，從根本上解決了污染轉移問題。
2、靈活：模塊化凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，單元數量可作適應性調整。

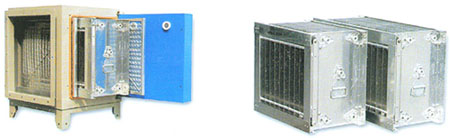

3、方便：模塊化凈化單元采用分體抽屜式結構，易于安裝、維護，清洗特別方便。
4.先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。
5.安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷；
4.先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。
5.安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷； |
| 技術參數HY-A |
| 型號 |
處理風量
CMH |
機臺尺寸
L×W×H |
出入法蘭
W×H
|
輸入
電壓 |
額定
功率W |
壓力
損耗 |
凈化
效率 |
重量
KG |
| HY-20A |
2000 |
550×600×700 |
500×500 |
220V |
50 |
110 |
90% |
45 |
| HY-30A |
3000 |
550×700×700 |
600×500 |
220V |
5 |
110 |
90% |
50 |
| HY-40A |
4000 |
550×900×700 |
800×500 |
220V |
50 |
110 |
90% |
55 |
| HY-60A |
6000 |
900×750×700 |
650×500 |
220V |
100 |
150 |
90% |
85 |
| HY-80A |
8000 |
900×950×700 |
850×500 |
220V |
100 |
150 |
90% |
110 |
| HY-100A |
10000 |
900×1050×700 |
950×500 |
220V |
100 |
150 |
90% |
145 |
| HY-120A |
12000 |
900×1250×700 |
1150×500 |
220V |
100 |
150 |
90% |
190 |
| HY-160A |
16000 |
900×1400×700 |
1300×500 |
220V |
150 |
150 |
90% |
195 |
| HY-200A |
20000 |
900×1050×1200 |
950×1000 |
220V |
150 |
150 |
90% |
275 |
| HY-250A |
25000 |
900×1250×1200 |
1150×1000 |
220V |
150 |
150 |
90% |
300 |
| HY-300A |
30000 |
900×1450×1200 |
1300×1000 |
220V |
250 |
150 |
90% |
340 |
| HY-350A |
35000 |
900×1600×1200 |
1500×1000 |
220V |
250 |
150 |
90% |
380 |
| HY-400A |
40000 |
900×1400×1200 |
1300×1500 |
220V |
350 |
150 |
90% |
430 |
| HY-500A |
50000 |
900×1700×1700 |
1600×1500 |
220V |
400 |
150 |
90% |
480 |
| HY-600A |
60000 |
900×2000×1700 |
1900×1500 |
220V |
500 |
150 |
90% |
520 |
|

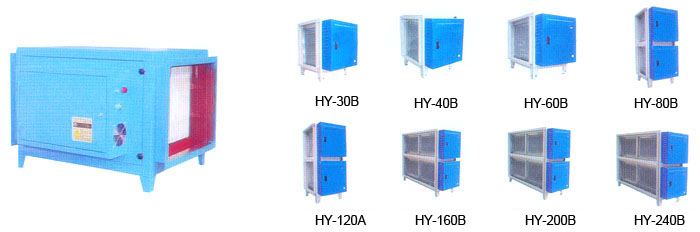

| HY-B經濟型系列 |
 |
| 工作原理HY-B |
由于廚房油煙成份復雜，燃燒過程中除了產生一氧化碳、二氧化碳和顆粒物體外， 還逸出多種有害氣體，而且油煙中顆粒物粒徑分布廣，成分變化大，因此凈化難度很高，采用常規技術難以徹底消除污染。
本產品采用機械凈化和靜電凈化雙重作用。含煙廢氣被風機吸入管道后，首先進入初級裝置——凈化整流室，采用重力慣性凈化技術，室內的特殊結構逐步對大粒徑污染物進行分級物理分離，并且均衡整流。分離出的大顆粒油滴在自身重力的作用下流入油槽排出。剩余的小粒徑污染物進入次級裝置——高壓靜電場，靜電場內部分兩級，第一級為電離器，強電場使微粒荷電，成為帶電微粒，這些帶電微粒到達第二級集塵器后立刻被收集電極吸附，且部分炭化。同時，高壓靜電場有效地降解有害成份，起到消毒、除味作用。 后通過濾網格柵，潔凈的空氣排出室外。
在油煙凈化器的放電電場異極間具有10-15千伏特的電位差，使不導電的氣體分子經分解或電子附著成為自由離子。當氣流通過收塵電場區域時，粒子經離子撞擊帶電而移向具相反電性的收集電極。換言之，收集機制的第一步使氣體離子化，第二步使氣流中的粒子帶電。第三步使粒子撞擊至收集電極板而被收集。
理論上，分離帶電粒子的電力與粒子帶電量及收集電場強度之積成正比。此電力的大小，就比重為1的l微米粒子而言，為重力的3000倍：就比重為l的10微米粒子面言，為重力的300倍，此為油煙凈化器高效能與高效率的原因。 |
 |
| 技術特點HY-B |
高效：高效捕集不同粒徑的煙塵粒子，凈化效率高，從根本上解決了污染轉移問題。
靈活：模塊化凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，單元數量可作適應性調整。
先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。
安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷；高電壓電源精心設計成環氧樹脂嚴密封閉的單元體，使用安全可靠；采用了大型機所運用的閃絡跟蹤技術，可配備遠程控制系統，大大提高運行的安全系數。
穩定：靜電電源控制系統具有過流過壓自動保護裝置，保證設備穩定運行。
經濟：使用壽命長、節能高效、占地面積小。 |
| 技術參數HY-B |
| 型號 |
處理風量
CMH |
機臺尺寸
L×W×H |
出入法蘭
W×H
|
輸入
電壓 |
額定
功率W |
壓力
損耗 |
凈化
效率 |
重量
KG |
| HY-30B |
3000 |
580×615×735 |
370×500 |
220V |
30 |
140 |
85% |
38 |
| HY-40B |
4000 |
580×715×735 |
470×500 |
220V |
36 |
140 |
85% |
43 |
| HY-60B |
6000 |
580×895×735 |
650×500 |
220V |
48 |
140 |
85% |
52 |
| HY-80B |
8000 |
580×715×1325 |
470×1100 |
220V |
70 |
140 |
85% |
80 |
| HY-120B |
12000 |
580×895×1325 |
650×1100 |
220V |
96 |
140 |
85% |
98 |
| HY-160B |
16000 |
580×1270×1325 |
1020×500 |
220V |
140 |
150 |
85% |
136 |
| HY-200B |
20000 |
580×1450×1325 |
1200×1100 |
220V |
170 |
150 |
85% |
150 |
| HY-240B |
24000 |
580×1630×1325 |
1380×1100 |
220V |
200 |
150 |
85% |
170 |
|
| 工作原理HY-D |

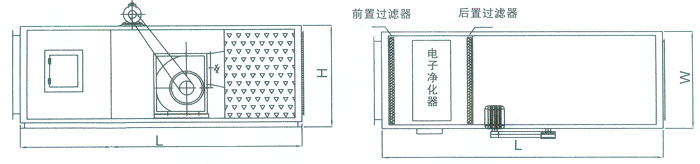

HY-D組合式油煙凈化機為風機箱和油煙凈化器合二為一的組合型產品。該機組自帶風機，改變了傳統油煙凈化器不帶引風機，用戶需重新尋找廠家采購的煩惱。
我公司本著為用戶著想、降低用戶采購成本的前提下，經技術人員不斷創新，自行研制的組合式油煙凈化機組具有安裝方便、采購成本低、性能穩定等特點。
|
 |
| HY-D組合式系列 |
|
|
| 技術參數HY-D |
| 型號 |
處理風量
CMH |
機臺尺寸
L×W×H |
出入法蘭
W×H
|
輸入
電壓 |
額定
功率W |
壓力
損耗 |
凈化
效率 |
| HY-30D |
3000 |
1000×600×700 |
500×500 |
220V |
36W |
150 |
90% |
| HY-60D |
6000 |
1200×750×700 |
650×500 |
220V |
72W |
150 |
90% |
| HY-100D |
10000 |
1450×1050×700 |
950×500 |
220V |
72W |
150 |
90% |
| HY-120D |
12000 |
1450×1250×700 |
150×520 |
220V |
48W |
150 |
90% |
| HY-160D |
16000 |
1600×1400×700 |
1300×520 |
220V |
96W |
150 |
90% |
| HY-200D |
20000 |
1600×1050×1200 |
950×1000 |
220V |
150W |
150 |
90% |
| HY-250D |
25000 |
1700×1250×1200 |
1150×1000 |
220V |
150W |
150 |
90% |
| HY-300D |
30000 |
2000×1400×1200 |
1300×1000 |
220V |
200W |
150 |
90% |
| HY-350D |
35000 |
2200×1600×1200 |
1500×1000 |
220V |
200W |
150 |
90% |
| HY-400D |
40000 |
2200×1400×1700 |
1300×1500 |
220V |
250W |
150 |
90% |
| HY-500D |
50000 |
2200×1700×1700 |
1600×1500 |
220V |
300W |
150 |
90% |
| HY-600D |
60000 |
2500×2000×1700 |
1900×1500 |
220V |
400W |
150 |
90% |
|
| 技術要求HY-D |
 |

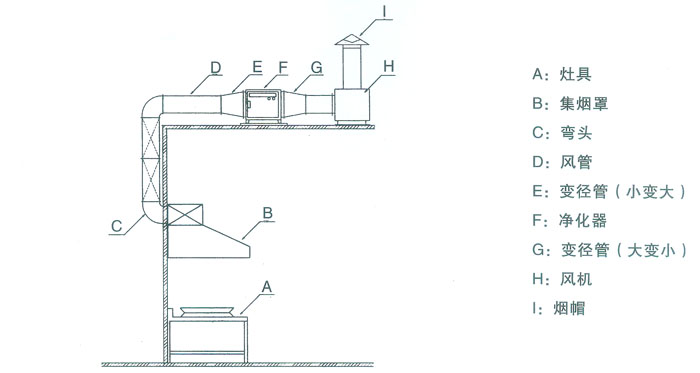

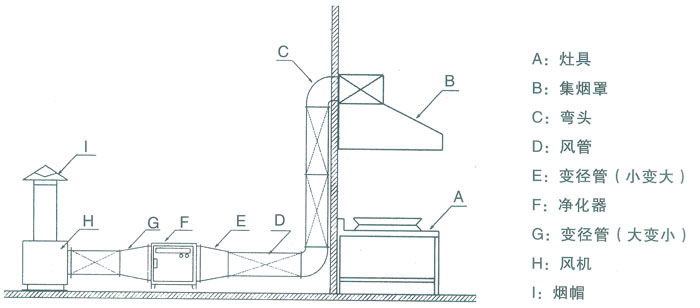

| 安裝圖示 |
 |
 |
| 安裝注意事項 |
| 鄭重警告：油煙凈化器電氣系統務必可靠接地！ |
1、凈化系統內通風量應在凈化器額定處理風量內；
2、凈化器安裝應保證水平，否則，凈化器收集的油會被風機吸出，或放油時不能將凈化器內的油放盡；
3、管道內風速應設計在8~10m/S；
4、彎頭中線半徑≥1.5Ｄ（若不滿足此條件，則變徑管風阻會成倍速增大）

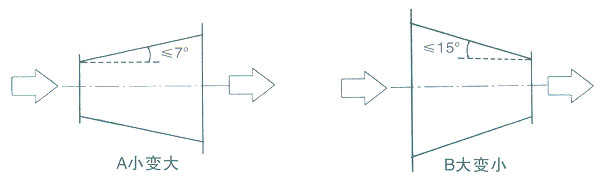

5、變徑管（小變大）斜邊與軸線夾角≤70（若不滿足此條件，應考慮合理安裝導流板。否則，凈化器凈化效率將大幅度降低而不能達到國家排放標準）。如圖下圖所示： |
 |
6、變徑管（大變小）斜邊與軸夾角≤150（若不滿足此條件，應考慮合理安裝導流析。否則，凈化器不能發揮期效能）。如圖6（b）所示
7、凈化器進風口之前應有一段≥2.5D的直管（若不滿足此條件，應考慮合理安裝氣流均布板和導流板，否則，凈化器不能發揮期效能）；
8、風機應安裝減振器；
9、風機進出風口應安裝軟連接；
10、凈化器必須可靠接地（凈化器有3根出線，紅線和綠線接220V/AC，黃綠線接地）。 |
| 風向問題 |
| 設備出廠均設定為左進風（面對凈化器電氣箱的門，風向流向由左向右則為左進風，反之則為右進風。）若現場需用右進風，按圖3所示之電廠旋轉180°（第27標識與實際風向一致），將彈簧接頭由下方移至上方，再將圖2中15、16上的電線對換則完成了由左進風調整為右進風之過程。 |
| 通電調試 |
凈化器有3根出線，紅線和綠線接220V/AC，黃綠線接地，接地電阻應小于2歐姆。接通凈化器電源，此時凈化器（圖1所示3、4）紅燈亮1秒后綠燈亮，同時紅燈熄滅，有輕微連續平穩的“哧”靜電放電聲，視為正常工作。
通電調試時，凈化器內偶有斷續“啪、啪”的高壓放電聲，此為正�，F(xiàn)象。若出現連續“啪、啪。。。。。”的高壓放電聲，此時說明電場低壓區有異物（諸如廚房點火用的紙屑、新安裝的風管內殘留的雜物），此時應關閉凈化器電源，打開電場倉門，抽出電場清理異物，排除后重新啟動凈化器。如還有異常，請通知維修站。 |
| 使用 |
1.凈化器正常工作時，電場發出輕微連續平穩的“哧”靜電放電聲，綠燈亮(圖1中的3),紅燈不亮(圖1中的4);
2.在凈化器工作時,偶然出現"啪,啪"的高壓放電聲,此為正�，F(xiàn)象.上述現象是凈化器對故障的自動檢測和排除過程的顯示.
3.凈化器使用中出現綠燈亮,紅燈也亮,此說明凈化器需要清洗.若不清洗,凈化器將自動判別后進入保護狀態.
4.凈化器使用中出現紅燈亮,綠燈不亮,此說明凈化器已進入自動保護狀態,停止工作.清洗電場后,凈化器可進入正常工作狀態.
5.凈化器應定期放油,防止凈化器集油盤滿后漏油.
6.凈化器的清洗周期為1~3個月(視使用情況可適當延長或縮短).
7.嚴禁非專業人員拆裝,調試,維修凈化器,發生故障時應及時關閉電源,由授權的專業維修人員進行檢修. |
| 清洗保養 |
在確認電源斷開的情況下打開電場倉門，依次取出各電場。
(注意:在進行以上操作時不要碰傷電場本體或箱體上任何絕緣件,否則更換)
需清洗的部件:高壓絕緣子,電場,機箱內導槽.
高壓絕緣子清洗方法:用酒精對其進行擦拭,擦拭到看上去十分清潔為止.
電場清洗方法如下:
1.機械清洗
A.將取出的電場本體放在超聲波清洗槽內浸泡,槽內的清洗液(清洗液的配制用605+金屬清洗劑,按1:10比例配制,水溫 好在80°C左右)以浸沒電場為準,浸泡時間約30分鐘(目的是便于清洗):
B.起動超聲波清洗器,清洗時間為30分鐘,如發現30分鐘未能清洗干凈可適當延長清洗時間.
C.將清洗干凈的電場本體用清水進行漂洗,然后放置在通風處或陽光下自然風干,必要時用電吹風將電場吹干(干燥程度以各部分不能有明顯可見的水珠為準).
D.用2500V搖表測正負極間的電阻,應>50MΩ為正常.
2.手工清洗
A.將取出的電場本體放在清洗槽內浸泡,槽內的清洗液(清洗液的配制用工業燒堿按1:20比例配制,水溫 好在60°C左右)以浸沒電場為準,浸泡時間約5分鐘.
B.將電場本體從清洗槽內取出,用高壓水進行漂洗,漂洗必須徹底清除污垢.即使部件看上去十分清潔,但仍可能有洗滌劑殘留.殘留的洗滌劑會侵蝕鋁質極板, 好采用熱水漂洗.
C.將清洗干凈的電場本體放在通風處或陽光下自然風干,必要時用電吹風將電場吹干(干燥程度以各部分不能有明顯可見的水珠為準).
3.將個部件按原樣裝回凈化器箱體內。 |
| 常見故障及排除 |
1.開機紅燈綠燈均不亮:
a查看220V電源是否接通;
b查看清洗提示控制器上保險管是否斷,若斷則更換之(2A);
c查看空氣開關是否合上;
2.開機紅燈亮,綠燈也亮:
輸入電壓太低;凈化器超載;電場變形;,絕緣材料擊穿。
3.遇特殊情況,通知維修站修復。 |
